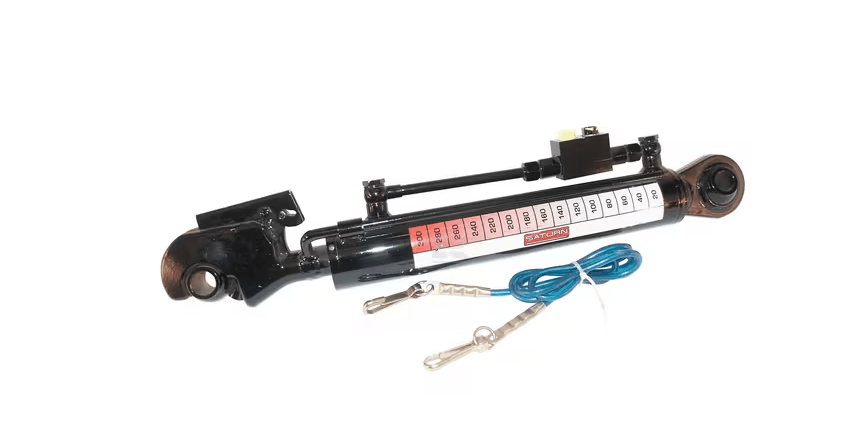

Barre de poussée hydraulique

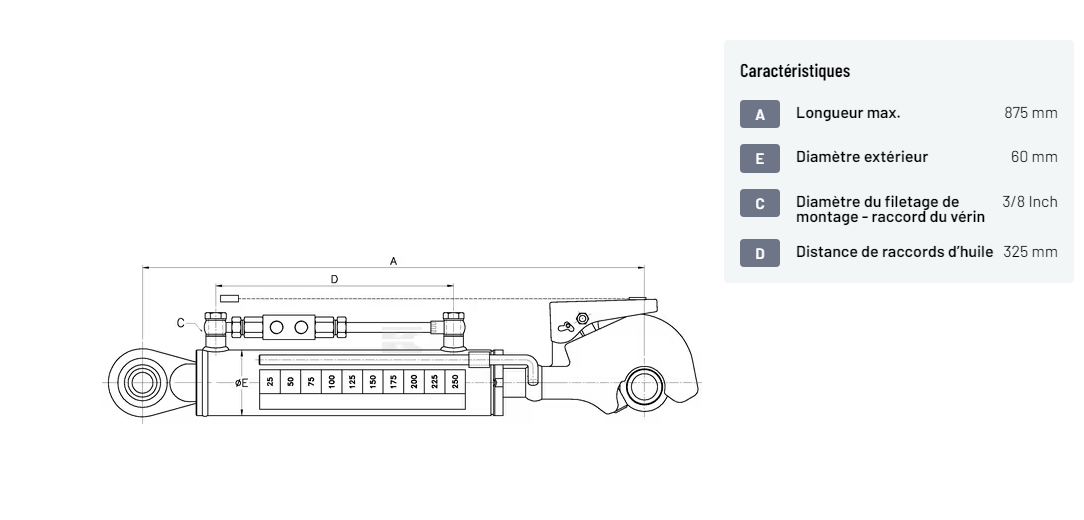

𝐂𝐨𝐦𝐩𝐫𝐞𝐧𝐝 : Cylindre Clapet anti-retour actionné Boule Câble d'actionnement 𝐓𝐲𝐩𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝𝐞𝐦𝐞𝐧𝐭 𝐝𝐞 𝐭𝐢𝐠𝐞 : Crochet 𝐓𝐲𝐩𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝 𝐝𝐮 𝐯𝐞́𝐫𝐢𝐧 : Roulement 𝐁𝐚𝐫𝐫𝐞 𝐝𝐞 𝐩𝐨𝐮𝐬𝐬𝐞́𝐞 - 𝐭𝐢𝐠𝐞 𝐝𝐞 𝐜𝐨𝐧𝐧𝐞𝐱𝐢𝐨𝐧 : 2 𝐁𝐚𝐫𝐫𝐞 𝐝𝐞 𝐩𝐨𝐮𝐬𝐬𝐞́𝐞 - 𝐜𝐲𝐥𝐢𝐧𝐝𝐫𝐞 : 2 𝐋𝐨𝐧𝐠𝐮𝐞𝐮𝐫 𝐦𝐢𝐧. : 590 mm 𝐀 : 𝐋𝐨𝐧𝐠𝐮𝐞𝐮𝐫 𝐦𝐚𝐱. : 875 mm 𝐂𝐨𝐮𝐫𝐬𝐞 : 285 mm 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝𝐞 𝐥𝐚 𝐭𝐢𝐠𝐞 : 30 mm 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝’𝐚𝐥𝐞́𝐬𝐚𝐠𝐞 𝐝𝐮 𝐜𝐲𝐥𝐢𝐧𝐝𝐫𝐞 : 50 mm 𝐄 : 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐞𝐱𝐭𝐞́𝐫𝐢𝐞𝐮𝐫 : 60 mm 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝𝐞 𝐭𝐫𝐨𝐮 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐣𝐨𝐧𝐜𝐭𝐢𝐨𝐧 𝐝𝐞𝐬 𝐛𝐚𝐫𝐫𝐞𝐬 : 25,7 mm 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝𝐮 𝐭𝐫𝐨𝐮 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝 𝐝𝐮 𝐯𝐞́𝐫𝐢𝐧 : 25,7 mm 𝐓𝐲𝐩𝐞 𝐝𝐮 𝐟𝐢𝐥𝐞𝐭𝐚𝐠𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝 𝐝𝐮 𝐯𝐞́𝐫𝐢𝐧 : BSP 𝐂 : 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝𝐮 𝐟𝐢𝐥𝐞𝐭𝐚𝐠𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝 𝐝𝐮 𝐯𝐞́𝐫𝐢𝐧 : 3/8 Inch 𝐓𝐲𝐩𝐞 𝐝𝐮 𝐟𝐢𝐥𝐞𝐭𝐚𝐠𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝𝐞𝐦𝐞𝐧𝐭 𝐝𝐞 𝐭𝐢𝐠𝐞 : BSP 𝐃𝐢𝐚𝐦𝐞̀𝐭𝐫𝐞 𝐝𝐮 𝐟𝐢𝐥𝐞𝐭𝐚𝐠𝐞 𝐝𝐞 𝐦𝐨𝐧𝐭𝐚𝐠𝐞 - 𝐫𝐚𝐜𝐜𝐨𝐫𝐝𝐞𝐦𝐞𝐧𝐭 𝐝𝐞 𝐭𝐢𝐠𝐞 : 3/8 Inch 𝐃 : 𝐃𝐢𝐬𝐭𝐚𝐧𝐜𝐞 𝐝𝐞 𝐫𝐚𝐜𝐜𝐨𝐫𝐝𝐬 𝐝’𝐡𝐮𝐢𝐥𝐞 : 325 mm 𝐌𝐚𝐭𝐞́𝐫𝐢𝐚𝐮 𝐝𝐞 𝐥𝐚 𝐭𝐢𝐠𝐞 : Acier 20MnV6 𝐓𝐫𝐚𝐢𝐭𝐞𝐦𝐞𝐧𝐭 𝐝𝐞 𝐬𝐮𝐫𝐟𝐚𝐜𝐞 𝐝𝐞 𝐥𝐚 𝐭𝐢𝐠𝐞 : Chromaté 𝐌𝐚𝐭𝐞́𝐫𝐢𝐚𝐮 𝐝𝐮 𝐯𝐞́𝐫𝐢𝐧 : Acier ST52 𝐏𝐫𝐞𝐬𝐬𝐢𝐨𝐧 𝐧𝐨𝐦𝐢𝐧𝐚𝐥𝐞 : 200 bar 𝐏𝐫𝐞𝐬𝐬𝐢𝐨𝐧 𝐝𝐞 𝐬𝐞𝐫𝐯𝐢𝐜𝐞 𝐦𝐚𝐱. : 250 bar 𝐂𝐚𝐩𝐚𝐜𝐢𝐭𝐞́ 𝐝𝐞 𝐩𝐨𝐮𝐬𝐬𝐞́𝐞 𝐦𝐚𝐱𝐢𝐦𝐚𝐥𝐞 𝐚̀ 𝟐𝟎𝟎 𝐛𝐚𝐫𝐬 : 4 t 𝐂𝐚𝐩𝐚𝐜𝐢𝐭𝐞́ 𝐝𝐞 𝐭𝐫𝐚𝐜𝐭𝐢𝐨𝐧 𝐦𝐚𝐱𝐢𝐦𝐚𝐥𝐞 𝐚̀ 𝟐𝟎𝟎 𝐛𝐚𝐫𝐬 : 2,6 t 𝐕𝐢𝐭𝐞𝐬𝐬𝐞 𝐦𝐚𝐱. 𝐝𝐮 𝐩𝐢𝐬𝐭𝐨𝐧 : 0,1 m/s 𝐂𝐨𝐮𝐥𝐞𝐮𝐫 : Noir 𝐂𝐨𝐝𝐞 𝐜𝐨𝐮𝐥𝐞𝐮𝐫 𝐑𝐀𝐋 : 9005 𝐀𝐩𝐩𝐥𝐢𝐜𝐚𝐭𝐢𝐨𝐧 : Vérin de troisième point 𝐌𝐨𝐧𝐭𝐚𝐠𝐞 (𝐜𝐨̂𝐭𝐞́ 𝐭𝐢𝐠𝐞) : Crochet cat. 2
